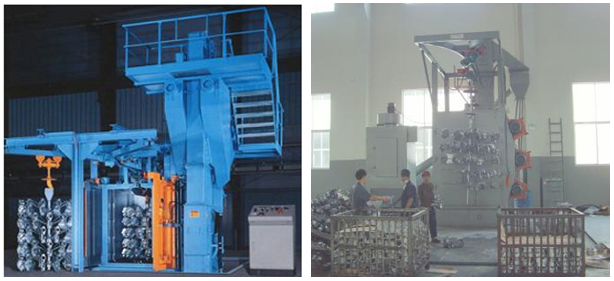

Hệ thống bắn bi móc treo

Thiết bị bắn bi kiểu treo được ứng dụng cho làm sạch bề mặt nhiều loại vật đúc khác nhau như gang đúc, thép đúc hộp số, vỏ hộp số, bánh răng. Luồng bi tóc độ cao được bắn ra từ các tua bin và va đập vào bề mặt vật đúc trong khi móc treo xoay tròn nhằm rải đều diện tích bắn của đầu bắn bi. Máy dễ dạng loại bỏ cát bám dính vật đúc, loại bỏ lớp ô xi hóa, tạo cho sản phẩm có bề mặt bong sạch và có độ nhám cần thiết. công đoạn bắn bi này thường là công đoạn đầu của dây chuyền phun sơn chi tiết bị và sơn chống gỉ.

II. Thông số máy
1.Móctreo                                                                   2 cái
Tải trọng móc treo                                            500kg
Tốc độ xoay móc                                             3.4r/min
Tốc độ di chuyển                                             14m/min
Động cơ dẫn động                                           2 x 0.25kw
Động cơ nâng                                                  2 x 1.0kw

2. Kích cỡ vật đúc (đk x cao)                                       φ800×1500mm
 Kích cỡ buồng bắn bi(LXWXH)                                   1500X1868X3038mm
3. Tốc độ làm sạch:                                                     10-15 phút/cái
4. Đầu bắn bi                                                              (2 bộ
Lượng bi bắn                                                    2×200kg/min
Công suất                                                         2×11KW
5. Gầu nâng
Dung tích                                                          25t/h
Công suất                                                         4KW
6.Bộ tách bụi
Lượng bi bắn                                                   25t/h
Tốc độ cánh bắn                                              4-5m/s
7.Trục vít tải
Công suất tải                                                    25t/h
8.Bộ hút bụi túi
Kiểu                                                                  Lõi lọc
Khả năng lọc                                                     6000m3/h
Quạt hút                                                            7.5KW
Bộ rung                                                             0.55KW
9.Tổng công suất điện                                                   36.55KW







Kết cấu máy và quy trình vận hành
1Kết cấu máy
Thiết bị bao gồm buồng làm sạch, đầu bắn bi, hệ thống móc treo, hệ thống quay vòng luân chuyển bi( trục vít tải, gầu nâng, tách bụi, và đường ống)
2Quy trình hoạt động
Khi vật cần làm sạch được đưa vào buồng bắn bi bằng móc cẩu, cửa buồng đóng lại và móc treo xoay tròn làm vật cần làm sạch xoay. Đầu bắn bi bắt đầu quay và bắn các hạt bi thép với tốc độ rất ca ova đập vào bề mặt kim lạo của vật cần làm sạch. Các va đạp này tác dụng làm sạch các chất bẩn bám vào bề mặt vật cần làm sạch như cát, gỉ…trong quá trình bắn bi, các hạt bi và bụi rơi xuống phía đáy buồng và được hệ thống trục vít vận chuyển sang hệ thống tuần hoàn bi và tách bụi và quay trở lại chu trình bắn bi. Sau khi vật cần làm sạch đã được tẩy toàn bộ, ta ngừng máy và mở cửa buồng điều khiển cẩu trục chạy ra ngoài hạ sản phẩm. và móc thứ 2 lại chạy vào mang theo vật cần làm sạch khác tiếp tục quy trình bắn bi làm sạch như trên. 2 móc lien hoàn thay nhau như vậy nhằm tiết kiệm thời gian móc và hạ vật cần làm sạch. Tăng hiệu quả sử dụng máy.



Các đặc điểm
1.      Buồng bắn bi
Buồng bắn bi được hàn ghép từ các mảnh thép tạo thành, bên trong buồng được lót vật liệu thép măng gan chống bào mòn cao ZGMn13. Toàn bộ vật cần làm sạch được hoàn thiện trong buồng kín. Các tấm lót bên trong buồng nhắm tránh sự va chạm mạnh giữa bi thép với vách buồng tránh thủng buồng .
Luồng bi thép được bắn bao phủ đều lên bề mặt vật cần làm sạch nhằm làm tăng độ nhám cũng như tẩy sạch các bám bẩn và lmà tăng tính ổn định cơ cấu lý tính của thép.
Cửa buống bắn bi có hệ thống khóa an toàn liên động đảm bảo chỉ khi cửa buồng đóng thì đầu bắn bi mới hoạt động được.
Tấm lót bảo vệ bên trong buồng được ghép bu long và được che phủ bằng nắp đúc nhằm bảo vệ bu long cũng như dễ dàng tháp lắp sau này.



2. Khi vật cần làm sạch được dudưa vào trong buồng bắn bi, móc treo quay tròn và vật cần làm sạch quay ttròn theo, các bề mặt của vật cần làm sạch được hướng đều về phí đầu abứn bi và tạo được hiệu suất làm sạch tối đa.
3. Hệ thống tuần hoàn bi thép
Được chế tạo bởi công nghệ thụy sỹ Swiss GF Company technology
Các gầu nâng được uốn tạo hình
Phần pu ly dẫn động phía trên và dưới hệ thống gầu nâng được gia cố bằng hệ thống tấm thép định vị, bánh xe và ngàm. Nhằm tăng cường lực kéo xoắn. hệ thống vận hành êm, nhẹ nhàng, không bị trượt, nâng cao tuổi thọ cho băng tải gầu nâng.
Thân hệ thống gầu nâng có thiết kế tấm nắp che thuận tiện cho bảo dưỡng thay thế sau này.
Bên dưới đấy hệ thống gầu nang có thiết kế cửa dễ dàng vệ sinh.

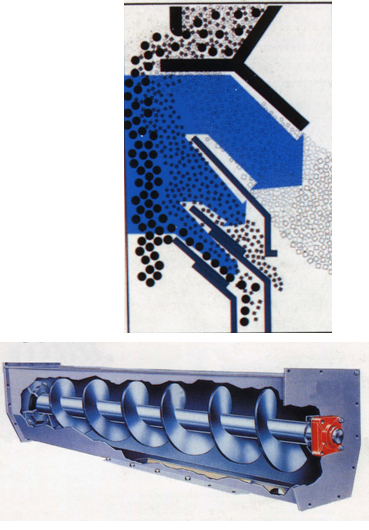

4. Hệ thống tách bụi
Hệ thống tách bụi được thiết kế theo công nghệ thụy sĩ
Hệ thống tách bụi này có kết câu chắc chắn. bi thứep và bụi được đưa tới hệ thống tách bụi và hệ thống tạo ra luồng chẩy của bi thép qua luồng gió tạt với tốc độ 4~5m/ giây, và bụi được luồng gió thổi tách snag bên trong khi bi thép nặng rơi thẳng xuống thùng thu hồi bi. Bụi bẩn được tách riêng và đi ra thùng chứa bụi.
Hệ thống tách bụi đạt dưới 1% cát lẫn trong bi.



5. Hệ thống trục vít tải
Trục vít tải được trang bị hộp số giảm tốc, trục vít xoắn và vỏ hộp bao che.

6. Hệ thống vận chuyển bi thép
Hệ thống ống vận chuyển bi có 2 hệ thống kiểm soát bi. Mối hệ thống trang bị 1 van khóa bên trên có khả năng khóa kín không cho bi rơi xuống khi sửa chữa đầu bắn bi. Đầu dưới trang bị van khí nén nhằm kiểm soát lượng bi đưa tới đầu bắn bi thuận tiện trong vận hành thiết bị.
7. Đầu bắn bi
Đầu bắn bi trang bị hệ thống cánh tua bin với công nghệ từ công ty PANGBORNđầu bắn bi bao gồm các chi tiết: cánh bắn bi, vòng bi, phân chia bi, tấm gạt, cánh, đĩa xoay trong, đĩa xoay ngoài, và ống dẫn bi… để so sánh với các loại thong thường, đầu bắn bi này có các lợi thế vượt trội như sau:
ü Tăng tới 40% hiệu quả bắn bi
ü Tăng 30% tốc độ bắn bi
ü Giảm tiếng ồn xuống 8-10dB
ü Tăng tuổi thọ cho các bộ phận mau mòn
ü Thuận tiện bảo dưỡng sửa chữa.
8. Hệ thống moc treo



Hệ thống móc treo vận hành nhẹ nhàng, linh hoạt và rất dễ sử dụng

10. Hệ thống thu bụi
Hệ thống thu bụi được thiết kế nhằm thu toàn bộ bụi trong quá trình làm sạch bi



Các thông số cơ bản thiết kế

1.         Tiêu chuẩn làm sạch SIS Sa2.5
Ø BẮn bi làm sạch với tốc độ bi cao và lực mạnh tạo hiệu quả cao.
Ø 3 đầu bắn bi nhằm tạo ra các luồng bi bao phủ toàn diện vật cần làm sạch
Ø Quy trình bắn bi được xử lý hoàn toàn trong buồng kín
Ø Lọc bụi dạt                         <80mg/m3
Ø Các mối ghép kín đảm bào không bị lọt bi và bụi ra ngoài.
2.         Thuổi thọ chi tiết máy
ü Đầu bắn bi
 a. cánh bắn bi                                  >600h
 b. vỏ bảo vệ                                   >900h
ü Tấm lót buồng                               ≥6000h
4Các phụ tùng kèm theo
ü Cánh bắn bi                              2 bộ(8 cái/ bộ)
ü Tấm phân chia bi                            2pcs
ü Bộ chia bi                                  2pcs
5Dịch vụ sau bán hàng
Thời gian bảo hành:  12 tháng
Hỗ trợ đào tạo sử dụng máy. Hướng dẫn lắp đặt thiết bị.
Trong quá trình vạn hành máy, các thắc mắc được giải đáp trong vòng 1 giờ. Khi các vấn đề cần sự có mặt của kỹ sư, các kỹ sư sẽ trực tiêp đến hiện trường.

Danh mục các nguyên vật liệu chế tạo máy
1. Thép tấm                a. Anshan Steel Corp.
                          b. Jinan Steelworks
                          c. Wuhan Steelworks
2. Thiết bị điện            Wendeng Electrical Appliance Co.,
3. Cáp điện                   Qingdao Wire factory
4. Động cơ                   a. Rongcheng Daxing motor
                            b. Dalian No. 3 Motor Factory
5. Hộp số                    a. Hangzhou Reducer
                            b. Boshan reducer
                            c. Changzhou reducer
6. Quạt thổi                   a. Qingdao dahua blower fan
7. Vòng bi                  a. Luoyang, Kaifeng Bearing factory
                          b. Wuxi Rolling, Fujian Nanan, Huangshi Bearing
8. Cao su                     Qingdao No. 6 Rubber Factory
9. Phụ tùng tieu chuẩn          Qingdao Standard Parts
10. Sơn bao phủ               Qingdao Painting Factory









 Liên hệ: 0982422699
